Сервер сетевой загрузки iPXE
iPXE — это реализация клиентского программного обеспечения Preboot eXecution Environment (PXE) и загрузчика с открытым исходным кодом, созданная в 2010 году как ответвление gPXE. Позволяет запустить и/или установить ОС (Linux, Windows и прочее.) на компьютере с помощью сетевого подключения к выделенному серверу.
Для удачной загрузки компьютер должен поддерживать загрузку по сети (настраивается в bios системной платы).
На сервер будет установлено:
- Служба DNS — необязательная, но очень полезная служба, чтобы писать вместо ip имя. Инструкция в статье Сервер dns на debian
- Служба DHCP — будет выдавать настройки сети + информацию о том где искать загрузочные файлы и какой из них запускать первым (isc-dhcp-server). Инструкция в статье Сервер dhcp на debian
- Служба TFTP — будет раздавать загрузочные файлы на начальном этапе (tftpd-hpa).
- Cлужба доступа к файлам — будет раздавать файлы на поздних этапах по протоколам SMB, NBD, HTTP, NFS и пр.
- Дополнительные файлы для сборки пакетов.
Система: Debian 11 Подсеть: 10.5.5.0/24 IP адрес сервера: 10.5.5.5 Имя сервера: srv Домен: lct.loc
Начальную настройку сервера можно сделать по инструкции из статьи: Начальная настройка сервера debian
Служба TFTP
Устанавливаем tftpd-hpa — ТFTP сервер с поддержкой специфичных требований к PXE. Позволяет работать с идеологией именования файлов от Microsoft
sudo apt install tftpd-hpa
Во время установки указываем путь к корневому каталогу с загрузочными файлами. Например /srv/pxe/
Теперь необходимо настроить сервер tftp. Файл настроек находится в /etc/default/tftpd-hpa
sudo nano /etc/default/tftpd-hpa
# /etc/default/tftpd-hpa TFTP_USERNAME="tftp" TFTP_DIRECTORY="/srv/pxe" TFTP_ADDRESS="10.5.5.5:69" TFTP_OPTIONS="-4 -s -m /srv/pxe/images/winxp/tftpd.rules -vvv"
- TFTP_USERNAME — имя пользователя, от которого будет работать tftp сервер. Не изменяем
- TFTP_DIRECTORY — директория, из которой tftp будет отдавать файлы
- TFTP_ADDRESS — ip адресс и порт, на котором tftp сервер будет слушать запросы (0.0.0.0 — на всех адресах)
- TFTP_OPTIONS — опции tftp сервера, -4 работает только с ipv4, -vvv подробный лог работы tftp сервера (можно уменьшить количество букв v), tftpd.rules файл с правилами, который меняет windows слэш «\» на нормальный «/». Расположение файла может быть любое.
Создадим файл правил tftp сервера
sudo nano /srv/pxe/images/winxp/tftpd.rules
r ntldr /images/winxp/ntldr r ntdetect.com /images/winxp/ntdetect.com r winnt.sif /images/winxp/winnt.sif r BOOTFONT.BIN /images/winxp/BOOTFONT.BIN rg \\ / # Переводим имена запрашиваемых файлов в нижний регистр r .* \L\0 r winxp/distrib/i386 /images/winxp/distrib/i386
Служба Samba
Установка службы samba для передачи файлов по протоколу smb
sudo apt install samba
Настройки службы хранятся в файле /etc/samba/smb.conf
sudo nano /etc/samba/smb.conf
[global] load printers = no deadtime = 10 os level = 20 printing = bsd server string = "srv file server" passdb backend = tdbsam netbios name = share security = user hosts allow = 10.5.5.0/24 127.0.0.0/8 interfaces = 10.5.5.5 printcap name = /dev/null log file = /var/log/samba/log.%m name resolve order = host lmhosts wins bcast socket address = 10.5.5.5 workgroup = lct map to guest = bad user syslog = 0 bind interfaces only = no client min protocol = NT1 client max protocol = SMB3 server min protocol = NT1 [images] wide links = no path = /srv/pxe/images allow hosts = 10.5.5.0/24 browseable = no public = yes
Служба NFS
Установка nfs сервера
sudo apt install nfs-kernel-server
Настройки хранятся в файле /etc/exports
sudo nano /etc/exports
# /etc/exports: the access control list for filesystems which may be exported # to NFS clients. See exports(5). # # Example for NFSv2 and NFSv3: # /srv/homes hostname1(rw,sync,no_subtree_check) hostname2(ro,sync,no_subtree_check) # # Example for NFSv4: # /srv/nfs4 gss/krb5i(rw,sync,fsid=0,crossmnt,no_subtree_check) # /srv/nfs4/homes gss/krb5i(rw,sync,no_subtree_check) # /srv/pxe 10.5.5.0/24(ro)
Служба HTTP
Установим http сервер nginx
sudo apt install nginx
Основной файл настроек nginx находится в /etc/nginx/nginx.conf
sudo nano /etc/nginx/nginx.conf
user www-data;
worker_processes auto;
pid /run/nginx.pid;
include /etc/nginx/modules-enabled/*.conf;
events {
worker_connections 1024;
use epoll;
# multi_accept on;
}
http {
##
# Basic Settings
##
sendfile on;
tcp_nopush on;
types_hash_max_size 2048;
server_tokens off;
client_header_timeout 30;
client_body_timeout 30;
reset_timedout_connection on;
client_max_body_size 32m;
client_body_buffer_size 128k;
keepalive_timeout 30;
include /etc/nginx/mime.types;
default_type application/octet-stream;
##
# SSL Settings
##
ssl_protocols TLSv1 TLSv1.1 TLSv1.2 TLSv1.3; # Dropping SSLv3, ref: POODLE
ssl_prefer_server_ciphers on;
##
# Logging Settings
##
log_format main '$remote_addr - $remote_user [$time_local] "$request" '
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';
access_log /var/log/nginx/access.log main;
error_log /var/log/nginx/error.log;
##
# Gzip Settings
##
gzip on;
gzip_disable "msie6";
gzip_proxied any;
gzip_min_length 1024;
gzip_comp_level 4;
gzip_types text/plain text/css application/json application/jаvascript application/x-jаvascript text/xml application/xml application/xml+rss text/jаvascript application/atom+xml application/rdf+xml;
##
# Virtual Host Configs
##
include /etc/nginx/conf.d/*.conf;
include /etc/nginx/sites-enabled/*;
}
В папке /etc/nginx/sites-enabled/ удалим ссылку на сайт по-умолчанию
sudo rm /etc/nginx/sites-enabled/default
В папке /etc/nginx/sites-available/ создадим файл конфигурации своего сайта
sudo nano /etc/nginx/sites-available/srv.lct.loc.conf
server {
listen 80 default;
server_name srv.lct.loc;
charset utf-8;
root /srv/pxe;
index index.html index.htm index.php;
access_log /var/log/nginx/srv.lct.loc_access.log;
error_log /var/log/nginx/srv.lct.loc_error.log;
include /etc/nginx/templates/autoindex.conf;
}
server {
listen 80;
server_name www.srv.lct.loc;
rewrite ^(.*) http://srv.lct.loc$1 permanent;
}
Создадим папку для шаблонов web сервера
sudo mkdir /etc/nginx/templates
Создадим файл для отображения содержимого папки pxe сервера на сайте
sudo nano /etc/nginx/templates/autoindex.conf
location / {
autoindex on;
autoindex_exact_size off;
autoindex_localtime on;
}
Включим сайт, создав ссылку в папке /etc/nginx/sites-enabled/
sudo ln -s /etc/nginx/sites-available/srv.lct.loc.conf /etc/nginx/sites-enabled/
Загрузчик iPXE
Установка зависимостей для сборки загрузчиков iPXE
sudo apt install gcc binutils make perl liblzma-dev mtools git
Копирование репозитория iPXE
git clone git://git.ipxe.org/ipxe.git
Далее необходимо перейти в папку с исходниками и отредактировать некоторые файлы
cd ipxe/src/
- в файле config/gereral.h раскомментировать строки с CONSOLE_CMD, IMAGE_PNG
- в файле config/console.h раскомментировать строку с CONSOLE_FRAMEBUFFER
После загрузки iPXE от DHCP появится приглашение командной строки iPXE. Чтобы не вводить команды вручную, можно встроить скрипт в сам бинарник.
Создаем скрипт start.ipxe
nano start.ipxe
#!ipxe :start # Механизм получения ip. В случае ошибки - предлагает нажать "s" для запуска командной строки. # Иначе - начать снова. dhcp && goto next || prompt --key s --timeout 1500 Press "s" for the iPXE command line... && shell || goto start :next # Случае успеха - загрузить "меню" с tftp-сервера (о нём - позже). chain tftp://10.0.2.5/boot.ipxe
Сборка загрузчиков
Внимание! Строка имени файла является и его целевой конфигурацией, т.е. какое имя будет выбрано, для той платформы и будет сборка. В ключе EMBED= указывается имя ранее созданного скрипта.
Так же в случае ошибок при сборке, необходимо добавить ключ -fno-pie в Makefile.housekeeping на 451 строке. Предполагается, что это из-за ошибок в gcc.
make bin-i386-efi/ipxe.efi EMBED=start.ipxe make bin-i386-pcbios/undionly.kpxe EMBED=start.ipxe
Копируем полученные загрузчики в папку tftp PXE сервера
cp bin-i386-efi/ipxe.efi /srv/pxe/ cp bin-i386-pcbios/undionly.kpxe /srv/pxe/
Меню загрузки
Ранее, в загрузчики был встроен скрипт, который в случае успешного получения ip, загружал и запускал скрипт boot.ipxe.
Теперь создадим файл boot.ipxe
sudo nano /srv/pxe/boot.ipxe
#!ipxe
# Глобальные параметры
set http-server http://srv.lct.loc:80
set nfs-server 10.5.5.5
set nfs-root /srv/pxe/images/
set boot-nfs-url nfs://${nfs-server}${nfs-root}
set menu-timeout 15000 # таймаут выхода из меню
goto next || goto cancel
:cancel
echo You change "Exit". Boot from disk...
sleep 1
exit
:next
chain --replace --autofree menu.ipxe
Следующим, если все хорошо, то будет загружаться файл menu.ipxe. Он содержит меню загружаемых утилит и операционных систем. Создадим файл menu.ipxe
sudo nano /srv/pxe/menu.ipxe
#!ipxe
######## Графика ########
#Pair index Usage Foreground colour index Background colour index
#0 Default colour 9 (default: white) 9 (default: black or transparent)
#1 Normal user interface text 7 (white) 4 (blue or transparent)
#2 Highlighted text 7 (white) 1 (red)
#3 Separators 6 (cyan) 4 (blue or transparent)
#4 Editable text 0 (black) 6 (cyan)
#5 Error messages 7 (white) 1 (red)
#6 Help URLs 6 (cyan) 4 (blue or transparent)
#7 PXE menu selection 0 (black) 7 (white)
# Цвет по-умолчанию (индекс 0)
cpair -f 6 -b 9 0
# Нормальный текст (индекс 1)
cpair -f 9 -b 9 1
# Разделители (индекс 3)
cpair -f 6 -b 9 3
# Строка выбора (индекс 2)
colour --basic 2 7
cpair -f 7 -b 9 2
#########################

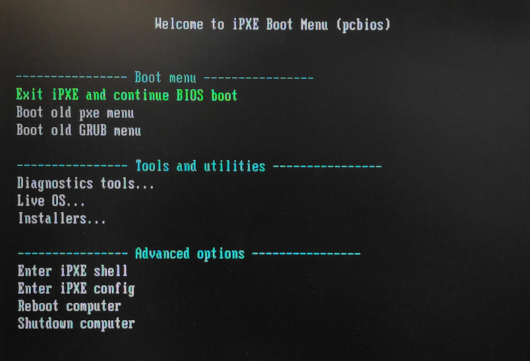

# Main menu
:start
menu Welcome to iPXE Boot Menu (${platform})
item
item --gap -- ---------------- Boot menu ----------------
item exit Exit iPXE and continue BIOS boot
item pxeboot Boot old pxe menu
item grldr Boot old GRUB menu
item
item --gap -- ---------------- Tools and utilities ----------------
item menu-diag Diagnostics tools...
item menu-liveos Live OS...
item menu-install Installers...
item
item --gap -- ---------------- Advanced options ----------------
item shell Enter iPXE shell
item config Enter iPXE config
item reboot Reboot computer
item poweroff Shutdown computer
echo Boot iPXE by root.by - https://4srv.by
choose --default exit target && goto ${target} || goto cancelled
Это часть моего файла menu.ipxe. Чтобы все заработало нужно много чего дописывать. Если статья будет интересна и полезна, тогда напишу новую про наполнение pxe сервера.
Теперь, когда все настроено, необходимо перезагрузить все наши службы. Можно такой командой
sudo systemctl restart bind9 isc-dhcp-server tftpd-hpa smbd nmbd nfs-server nginx
Статус служб можно узнать введя команду
sudo systemctl status bind9 isc-dhcp-server tftpd-hpa smbd nmbd nfs-server nginx
На этом все. Надеюсь статья будет понятной и полезной. Всем добра и успехов!
